QTX光谱数据如何转换成LAB / RGB / XYZ数值?

2019/2/27 17:31:08

       一样东西看起来是什么颜色,和照在它身上的光有关,更和它选择反射的光有关。光谱,是复色光经过色散系统(如棱镜、光栅)分光后,被色散开的单色光按波长大小而依次排列的图案,全称为光学频谱。光谱中最大的一部分可见光谱是电磁波谱中人眼可见的一部分,在这个波长范围内的电磁辐射被称作可见光,可见光的波长为400nm~760nm,散射后可分为红、橙、黄、绿、青、蓝、紫7个颜色,集中起来则为白光。除了可见光,还存在着一种不可见光,它又分为两种:位于红光之外区的叫红外线,波长大于760nm,位于紫光之外区的叫紫外线,波长290~400nm。


       波长不同的电磁波,能引起人眼对颜色感觉的不同。譬如,波长为770nm~622nm的,人眼感知的是红色,波长为600~597nm的,人眼感知的是橙色,波长为455~350nm的,人眼感知的是紫色,以此类推;


      其实,光谱数据就相当于颜色的DNA,对于印刷/印染/包装等多个领域而言,光谱数据具有相当大的价值。如何将QTX光谱数据转换成LAB / RGB / XYZ数值方便我们使用呢?在这里先隆重介绍一下我们千通彩近期开发的色彩工具箱,里面包含了很多色彩转换过程中需要用到的实用小工具,其中就包含了马上要介绍的QTX光谱数据转化工具,名称叫:光谱反射计算。下面小编给大家介绍一下(光谱数据转换)工具的使用:

https://www.qtccolor.com/tool/spectrum.aspx

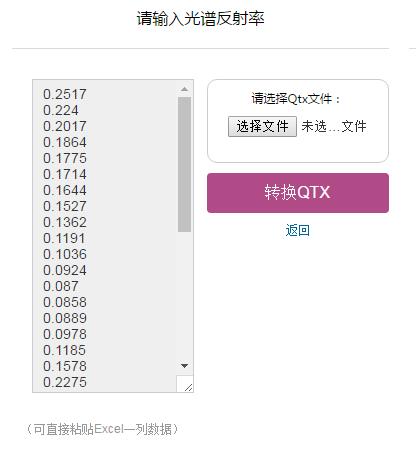

       点击光谱反射计算工具后,进入的页面如下图显示(默认展示的是一组“橘色”系的色彩光谱数据):




    页面中,最左侧一列为上传的一组光谱数据(共36组),读取波长为380nm~730nm,波长间距10nm。


使用方法:

    1、如果你手上有光谱数据,那么只需要填写两项:第一项填写光谱数据。第二项,最小波长(是指该样品光谱数据的第一个波长大小。350nm或者400nm,qtx默认是400nm)


    2、如果你手上的样品数据是qtx格式,那么可以直接上传Qtx数据。如下图:

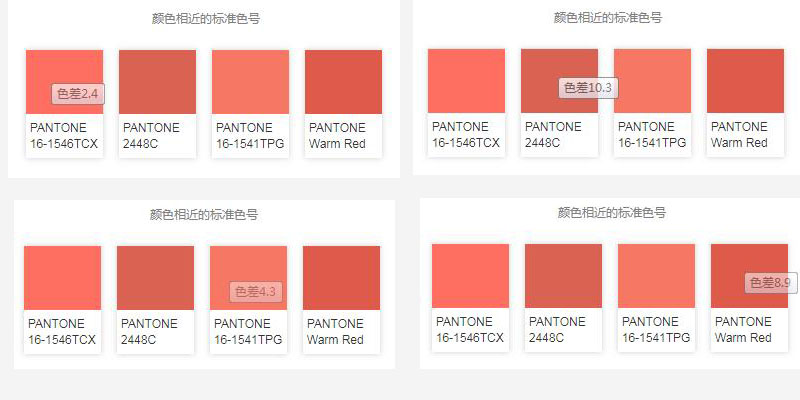

       当你把鼠标放在系统推荐的相近色号上,可以看到对应的色差值,譬如该“橘色”与色号PANTONE 16-1546TCX的色差为2.4,与PANTONE 2448C的色差是10.3,与PANTONE 16-1541TPG的色差是4.3,与PANTONE Warm Red的色差是8.9。





    通过上传的光谱数据,我们可以得出一个非常关键的数值,叫XYZ值,也叫三刺激值。CIE(国际照明委员会)是位于欧洲的一个国际学术研究机构,1931年,CIE在会议上根据之前的实验成果提出了一个标准——CIE1931-RGB标准色度系统。

    CIE1931-XYZ是与CIE1931-RGB相关的相像的基色系统,但更适用于颜色的计算。国际上色度计算、颜色测量和颜色表征的统一标准,是几乎所有测色仪器的设计与制造依据。

    1976年,CIE 1931 XYZ系统进行了非线性变换,制定了CIE 1976 L*a*b*颜色空间的规范。所以,RGB要转换成Lab,需要先再转换xyz。xyz在颜色转换过程中有着想当重要的位置。




      当你需要转换成其他颜色时,比如:Lab,Lch,Yxy,hsv,hsl,rgb,这里需要使用到另外一个小工具:XYZ颜色转换工具,该工具同样可以在千通彩色彩工具箱里面找得到,将上面的XYZ值三个数字一次性复制粘贴到 XYZ颜色转换工具 左侧框中,转换出改光谱数据的其他色彩空间的色值了。



       由于每种元素都有自己的光谱,不同元素的光谱会有不同的位置的颜色的谱线,或者会缺少某些谱线,但含有相同元素的物质的谱线却总是会在同一个位置具有相同颜色的谱线。根据光谱来鉴别物质和确定其化学组成,这种方法被称作光谱分析。如今很多生产工艺领域,颜色的精确度和一致性是一项极其重要的标准,利用光谱数据实现颜色的精准再现,所有颜色交流全部通过数字化交流,减低色差打造品牌统一性意义深远。
